Milline on kütuseelemendi sisemine struktuur?

2025-02-19

Milleks kasutatakse vesiniku virna?

Vesinikkütuseelemendidon seadmed, mis tarbivad vesinikku elektrienergia tootmiseks. Neid uuritakse laialdaselt ja kasutatakse nende suure võimsusega tiheduse, kerge kaalu, väikese suuruse ja null süsinikuheite tõttu.Vesinikkütuseelemendidsaab kasutada kodude, ettevõtete või avalike rajatiste, aga ka elektriliste jalgrataste, autode ja isegi droonide toiteallikana.

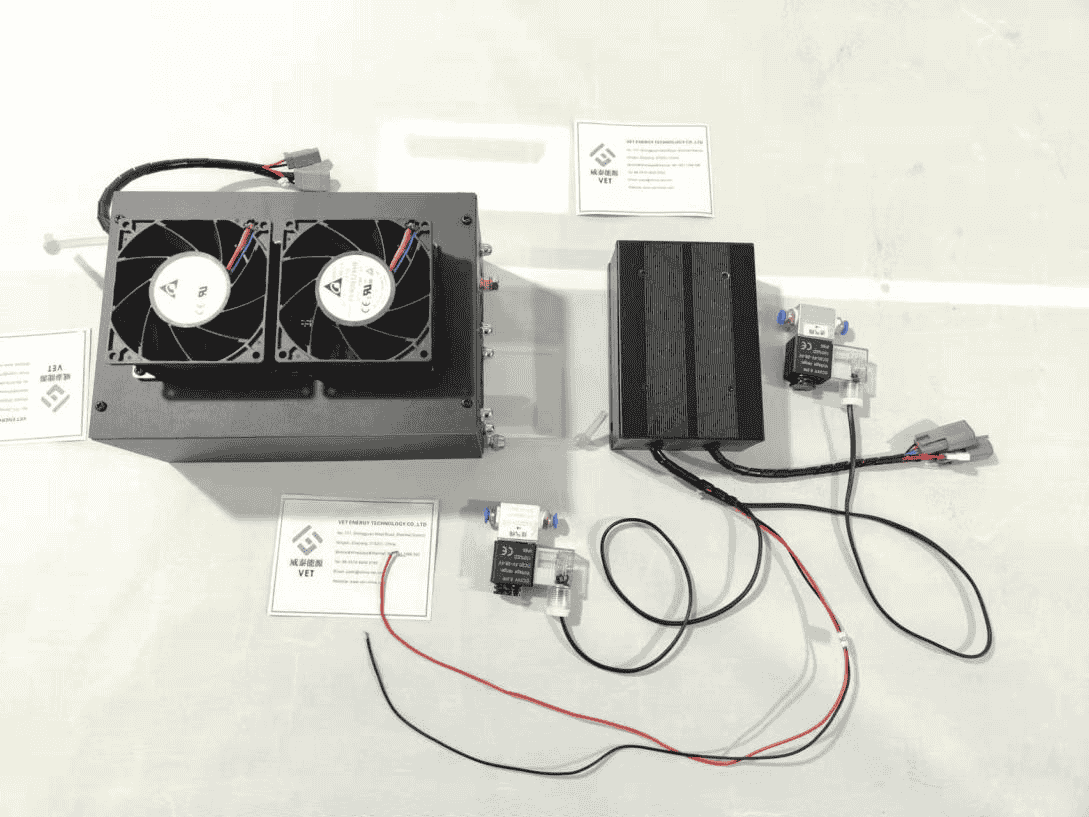

Hydrogen Fuel Cell


Milline on vesinikkütuseelementide virna sisemine konstruktsioon?

Üksik rakk koosneb aMembraanielektroodide komplekt (MEA)ja abipolaarne plaat(Üks külg on anood ja teine ​​pool on katood). Iga ühe raku pinge on umbes 0,6 V. Väljundvõimsus akütuseelement sõltub selle suurusest. Mitme üksiku lahtri kasutamine ühe lahtri pindala virnastamiseks ja kohandamiseks saab pinget ja voolu kontrollida, et see vastaks mitmesugustele energiavajadustele. Näiteks pingeLoomaarsti energia 100W vesiniku virnon 12 V ja üksikute lahtrite arv on 20.


Vesinikkütuseelemendidtavaliselt virnastatakse mitme üksiku rakuga. Iga ühe lahtri anood on ühendatud külgneva üheelemendi katoodiga, et moodustada virna seeriana. Pärast virnastamise lõpuleviimist on virna kaks otsa vastavalt kogujaplaadi ja isoleerplaadiga, et saavutada voolu kogumine ja elektriline isolatsioon. Kollektoriplaat kui juhtiv söötme vastutab akuelektronide eksportimise ja välisele vooluringile sisestamise eest, isoleeriv plaat aga tagab elektriohutuse ja stabiilse toimimise vesiniku virn.

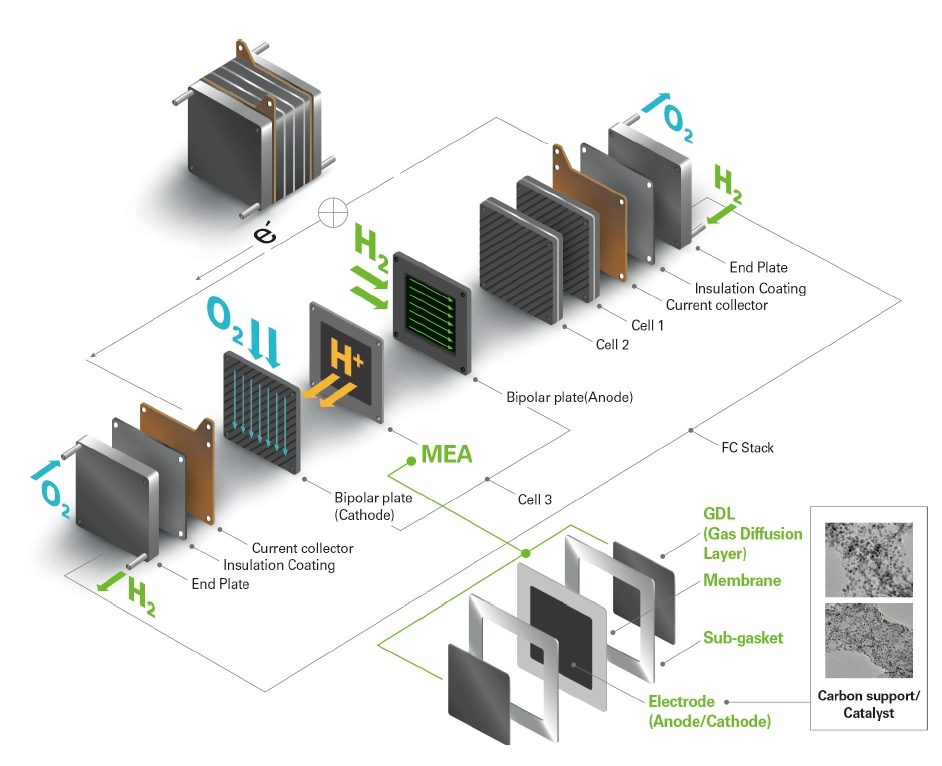

Fuel Cell Internal Structure


Lõppplaadid paigaldatakse virna mõlemas otsas, mis mängib mehaanilise toe, tihendamise ja termilise majandamise rolli. Lõppplaadid on tavaliselt varustatud jahutuskanalitega, et tagada kütuseelementide virn Jääb töö ajal optimaalses töötemperatuuri vahemikus. Lõppplaatide poltidega saavutab kogu virnakomplekt konstruktsiooni stabiilsuse ja tihendamise, tagades gaasi ja elektrilise jõudluse usaldusväärsuse.

Millised on vesinikkütuseelemendi komponendid?

Membraanielektroodide komplekt (MEA): Membraanielektroodide komplekt (MEA) on põhikomponentprootonivahetusmembraani kütuseelement (PEMFC). Üldiseltkatalüsaator pihustatakse või kantakse mõlemale küljeleprootonivahetusmembraan (PEM)saada 3 kihtiCCM, ja siis aGaasi difusioonikiht (GDL)lisatakse CCM mõlemale küljele, et saada 5-kihiline MEA. Vajadusel võib selle a -muutmiseks lisada tihend7-kihiline värk. Katalüsaatoriga kaetud osa nimetatakse aktiivseks alaks. Loomaarsti energia võib pakkudaMEA kütuseelementide jaoks, ning aktiivse ala ja membraani suurust saab kohandada vastavalt erinevatele vajadustele.

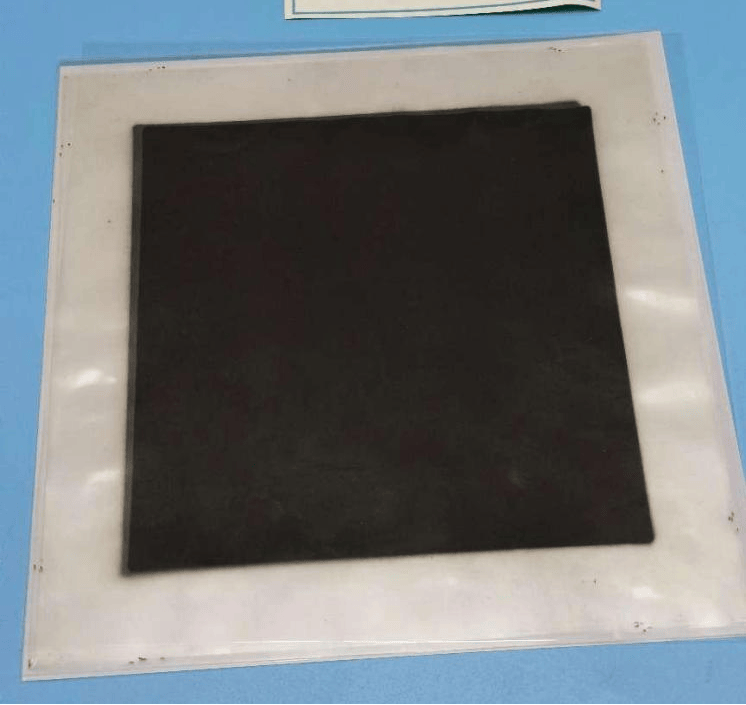

Catalyst Coated Membrane

Katalüsaatori ülekande printimine prootonivahetuse membraani mõlemale küljele (PEM)

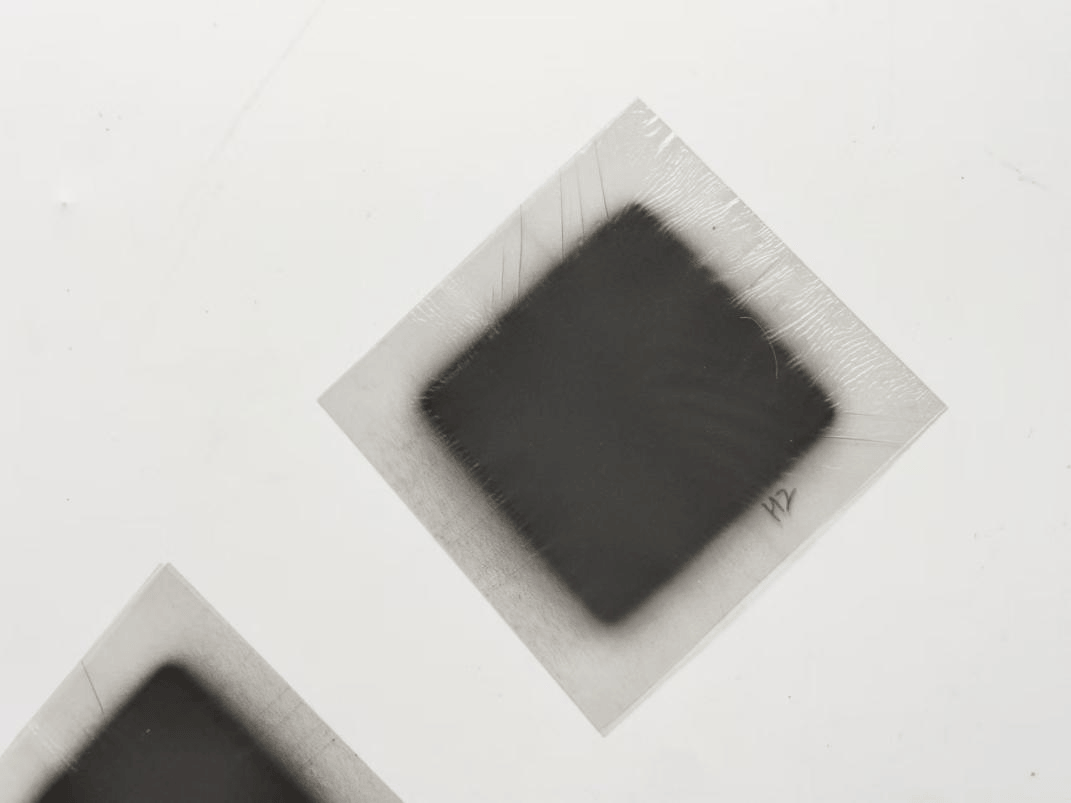

Catalyst spraying CCM

Katalüsaatori pihustamine prootonivahetusmembraanile (PEM)


Bipolaarne plaat:bipolaarne plaatvastutab ühe aku voolu läbiviimise eest, seega bipolaarne plaatpeab olema hea juhtivus. Pind bipolaarne plaat on graveeritud gaasikanalitega (vooluväljad), millel on tavaliselt kolm tüüpi: serpentiini vooluväljad, paralleelsed vooluväljad ja interdigiteeritud vooluväljad. Vooluvälja funktsioon on muuta vesinik ja hapnik ühtlasemalt ühes rakus ja vett õigeks ajaks tühjendada, et tagadavesinikukütuseelemend. Loomaarsti energia võib pakkuda mitmesuguseidbipolaarsed plaadidja toetage kohandamist.

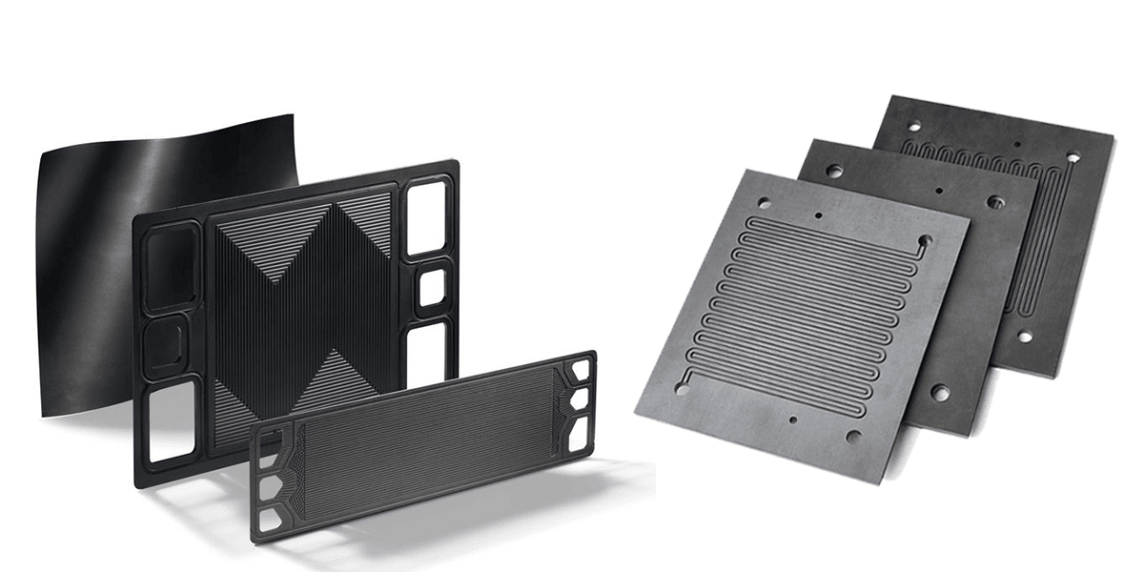

Bipolar Plate

Bipolaarne plaat


Praegune koguja: Selle peamine funktsioon on koguda ja viia läbi voolu genereeritud voolu kütuseelementide virnVoolu efektiivse voolu tagamiseks.

Isolatsiooniplaat: Isolatsiooniplaadi peamine funktsioon on üksikute rakkude võikütuseelementide virnLühistamisest väliste metalliosadega. Lisaks peab see taluma tohutut rõhku ja kõrge temperatuuri, mis on põhjustatud kokkusurumisest.

Lõppplaat: Lõppplaat on konstruktsioonikomponent, mis asub mõlemas otsaskütuseelement. Selle peamine funktsioon on pakkuda välist tuge kütuseelemendile, säilitada stabiilsuskütuseelementja aidata ka kütuseelementide virna sulgeda gaasi või vedeliku lekke vältimiseks.

Milliseid materjale on vaja vesinikkütuseelementi?

Membraanielektrood: Prootonivahetusmembraanon tavaliselt Nafioni membraan ja muud sama funktsiooniga alternatiivsed membraanid. Väärismetallid naguplaatina, kasutatakse tavaliselt vesinikukütuse rakkude katalüsaatoritena.Gaasi difusioonikihton tavaliselt süsinikpaber võisüsiniklapp. Tihend on tavaliselt valmistatud PTFE materjalist.

Bipolaarne plaat: Bipolaarne plaatsaab valmistada erinevat tüüpi materjalidest, näiteks metall, kaetud metall, grafiit, c-c komposiitmaterjalid jneuurimine, ja kohandame lahendust teie konkreetsete vajaduste rahuldamiseks.

Kogujaplaat: Tavaliselt vaskplaat.

Isolatsiooniplaat: Tavaliselt valmistatakse sünteetilisest materjalist, millel on hea isolatsioon ja teatud elastsus.

Lõppplaat: Vet Energy pakub roostevabast terasest ja muid metallisulami otsaplaate.


Võtke meiega ühendust tänaLisateavet meie ettevõtte ja toodete kohta, mis aitavad teil taastuvenergia vajadusi lahendada. Saatke e-kiri aadressile abel.wu@china-vet.com mis tahes vajaduste jaoks.
