Tootekirjeldus

JRF-H35-01TA gaasiballooni rõhualandusklapp

1. Toote profiil

Toote ülevaade

JRF-H35-01TAgasi silindri rõhualandusklapp on gaasivarustusventiil, mis on spetsiaalselt loodud väikeste vesinikuvarustussüsteemide jaoks, näiteks 35 MPa.Seadme, skemaatilise diagrammi ja füüsiliste objektide kohta vaadake joonist 1, joonist 2.

JRF-H35-01TAballooni rõhualandusventiil on integreeritud konstruktsiooniga, sealhulgas manomeeter, kaitseklapp, ühesuunaline täiteventiil, käsitsi lülitusklapp, filter, sekundaarne rõhualandusklapp.

Joonis 1 JRF-H35-01TA silindri rõhualandusklapi skemaatiline diagramm

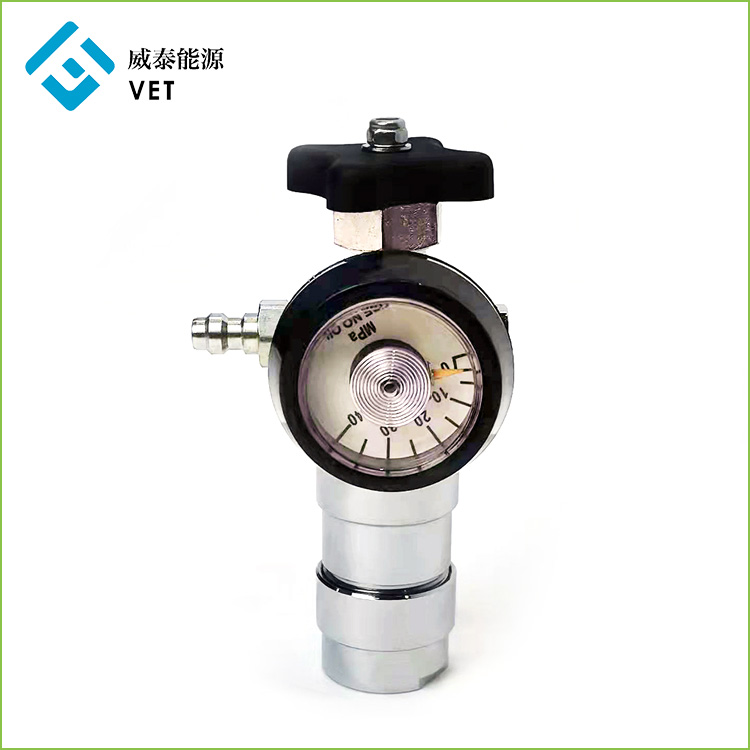

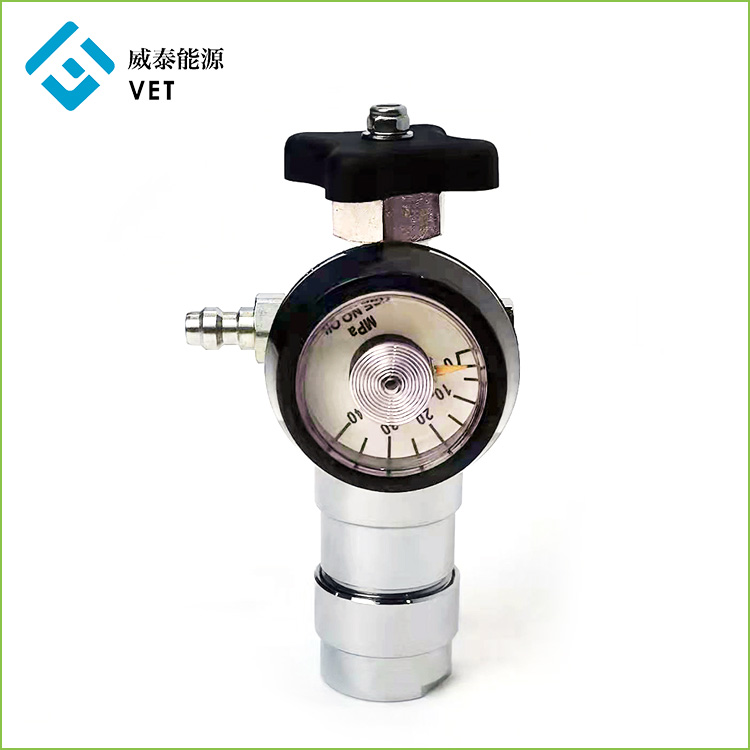

Joonis 2 JRF-H35-01TA silindri rõhualandusklapi füüsiline joonis

Silindri rõhualandusklapi moodul
JRF-H35-01TAsilindri kaitseklapp kasutab sekundaarset ettepoole suunatud rõhu reguleerimise režiimi, millel on kõrge väljalaskerõhu täpsus, hea stabiilsus ja väiksem vibratsioon.

Ühesuunaline täitmisklapp

Silindri rõhualandusventiil JRF-H35-01TA kasutab originaalset ühesuunalist täiteklappi, mis toimib mooduli täispuhumisel sulgeventiilina. Hoidke käsitsi lülitusklapp suletuna ilma ventiili lülitamata.

2. Tehniline indeks

JRF-H35-01TA tehnilised andmed

Nimetatud töörõhk	0 ~ 35 MPa
Kaitseklapi lõhkemisrõhk	41,5-45 MPa
Väljalaskerõhk	0,05–0,065 MPa
Väljundvoog	‰¥80L/min
Üldine lekkemäär	±3%
Korpuse materjal	HPb59-1
Liides	Kohandatud nõudmisel

3. Liidese andmed

Silindri liidese andmed (kohandatud nõudmisel)
Silindri liides on M18x1,5 keermega ja tihendatud ühe O-rõnga otsapinnaga.
Vaata jooniselt 3 konkreetseid mõõtmeid.

Joonis 3. Silindri liidese andmed

Gaasi täitmise liidese andmed (kohandatud nõudmisel)
Täispuhutav liides on konstrueeritud ühesuunalise õhutäiteklapina.
Vaata jooniselt 4 konkreetseid mõõtmeid.

Joonis 4.Gaasi täitmise liidese andmed

Madalrõhu väljalaskeava liidese andmed (kohandatud nõudmisel)
Madalrõhu väljalaskeava liides on Rc1 / 8, konkreetsete mõõtmete jaoks vaadake joonist 5:

Joonis 5. Madalrõhu väljalaskeava andmed

4. Kasutamisjuhised

Silindri rõhualandusklapil JRF-H35-01TA on kaks tööolekut: täitmine ja tühjendamine.

Inflatsiooniseisund

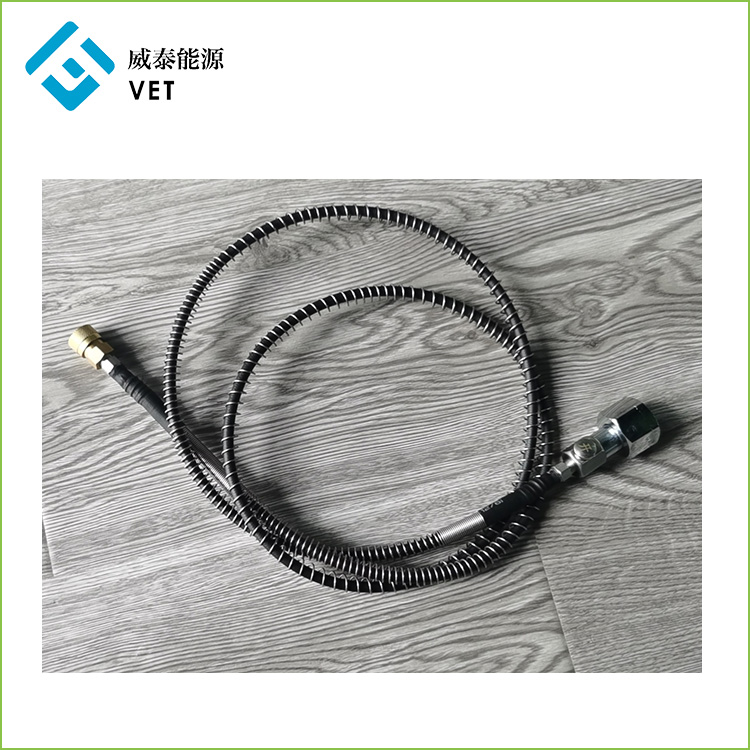

Kui ballooni ülerõhuklapp JRF-H35-01TA on täis pumbatud, sulgege käsitsi lülitusklapp ja sisestage kõrgsurvetäitetoru (joonis 6) ühesuunalise täiteklapi sisse, et täituda. Pärast ettemääratud rõhuni täitmist eemaldage kasutamiseks kõrgsurvetäitetoru.
