Vesinikkütuseelementide katsestend

Vet Energy on üks kuulsamaid Hiina vesiniku kütuseelementide katsestendi tootjaid ja tarnijaid. Meie tehas on spetsialiseerunud vesinikkütuseelementide katsestendi tootmisele. Peame kinni kvaliteedile orienteerituse ja kliendi prioriteedi põhimõttest, tervitame siiralt teie kirju, kõnesid ja ärikoostöö uurimisi.

Saada päring

Tootekirjeldus

VET Energy on riiklik kõrgtehnoloogiline ettevõte, mis on spetsialiseerunud kütuseelementide osade, näiteks kütuseelementide virna, membraanielektroodide komplekti, bipolaarse plaadi, PEMelectrolyzer, kütuseelemendisüsteemi, vesiniku generaatori süsteemi, kütuseelemendi uurimisele ja arendustegevusele, tootmisele, müügile ja teenindusele. katsestend, katalüsaator, süsinikpaber ja BOP osad.

Aastate jooksul oleme läbinud ISO 9001:2015 rahvusvahelise kvaliteedijuhtimissüsteemi, oleme koondanud grupi kogenud ja uuenduslikke tööstuse talente ning teadus- ja arendusmeeskondi ning omame rikkalikke praktilisi kogemusi tootekujunduse ja insenerirakenduste vallas. saame kohandada kütuseelementi vastavalt iga kliendi nõudmistele.

Pakume teile kogu südamest professionaalset, suurepärast teenindust ja kvaliteetseid tooteid koos hinnaeelistega.

Vesinikkütuseelementide katsestend

1.Toote tutvustus

See vesinikkütuseelementide katsestend on meie ettevõtte sõltumatult välja töötatud ja toodetud. Seda kasutatakse vesinikkütuseelemendi konstantse pinge, konstantse voolu, võimsuse, jõudluse ja tööea testimiseks.

Katsestend rakendatakse seadmetele, mis testivad automaatselt kasutaja vesinikkütuseelemendi tööolekut ja jõudlusnäitajaid. Seadmed koosnevad mobiilsetest katsestendist ja lisaühenduskaablitest ning on varustatud vesiniku ajastuse väljalaskeseadme, DC programmeeritava elektroonilise koormuse, kahe alalisvoolu toiteallika, vesiniku voolumõõturi ja muude seadmetega.

Seadmed nõuavad, et professionaalid viiksid selle tööasendisse ja parandaksid, ühendaksid kaabli testitava seadmega, kontrolliksid toiteallikat ja gaasiallikat ning käivitaksid tarkvara vastavalt arvuti kuvatavatele juhistele. Süsteem saab automaatselt seadistada testimistingimusi, hankida testitulemusi ning väljundtesti tulemusi saab kuvada arvutimonitoril ning vajadusel salvestada arvutisse või USB-draivi.

2.Tooteparameeter

Kütuseelementide katsestendi parameetrid
Gaasivarustuse osa	Võib panna 16 pudeliga 15MPa ja 40L balloonidesse
	Rõhuanduri, temperatuuri- ja niiskusanduri ning voolumõõturi testimise täpsus on parem kui ±0,5%
	Kasutage kaheastmelist rõhu vähendamise seadet, iga etapi rõhku saab reguleerida, mis tagab selle täpsuse ja töökindluse.
	Vooluhulgamõõtur on paigaldatud keskmise rõhu sektsiooni, millega on mugav kontrollida hetkelist ja kumulatiivset vooluhulka.
	Solenoidventiili sisse- ja väljalaskeava, automaatsete ja käsitsi ventiilidega, sealhulgas välised torujuhtmed ja pistikud.
Alalisvoolu toiteallika osa	Võib pakkuda kaheahelalist alalisvoolu, üks 0-60 V pinge reguleeritav, vooluvahemik 0-5A
Laadib osa	Koormusosa on programmeeritav elektrooniline koormus, arvuti host ja tööstuslik ekraan
	Maksimaalne võimsus: 3000W, max vool: 500A, max pinge: 500V
	Toetage 16 koormuse sünkroonkoormust, et rahuldada mitme kanaliga väljundtoiteallika katsevajadusi
	Toetage 16 koormuse sünkroonset paralleelsust, et rahuldada ühe väljundtoiteallika võimsuse suurendamise vajadusi
	500KHz sünkroonne diskreetimine, 10Hz, 100ua, 0,1mv stabiilse eraldusvõimega väljund.
	Pinge / voolu pulsatsiooni (VPP / IPP), tippväärtuse (VP + / IP +) ja oru väärtuse (VP - / IP -) mõõtmine.
	neli põhilist töörežiimi: konstantne vool, püsiv pinge, konstantne võimsus ja püsitakistus.
	Toetage tõelist LED-simulatsiooni funktsiooni
	Toetage koormuse mõju mõõtmist
	Toetage aja mõõtmist (ajastus)
	Toetage ülepingekaitse (OVP) testi
	Toetage lühise simulatsiooni funktsiooni.
	Toetage aku sisemist takistust ja aku testi.
	Toetage von ja Voff funktsioone
	Toetage ülepingekaitse (OVP) testi
	Toetage koormuse mõju mõõtmist
	Toetage voolu lainekuju jälgimise väljundit.

3. Toote funktsioon ja rakendus

Toote omadused:

Täielikult integreeritud ja kompaktne

Täpne gaasivoolu juhtimine

Täpne temperatuuri ja niiskuse kontroll

Kütuseelemendi täpne elektrooniline koormus

Mitu turvafunktsiooni

Tarkvaral on täielikud funktsioonid.

Rakendused:

Sobib üheelemendilise PEMFC jaoks.

4. Toote üksikasjad

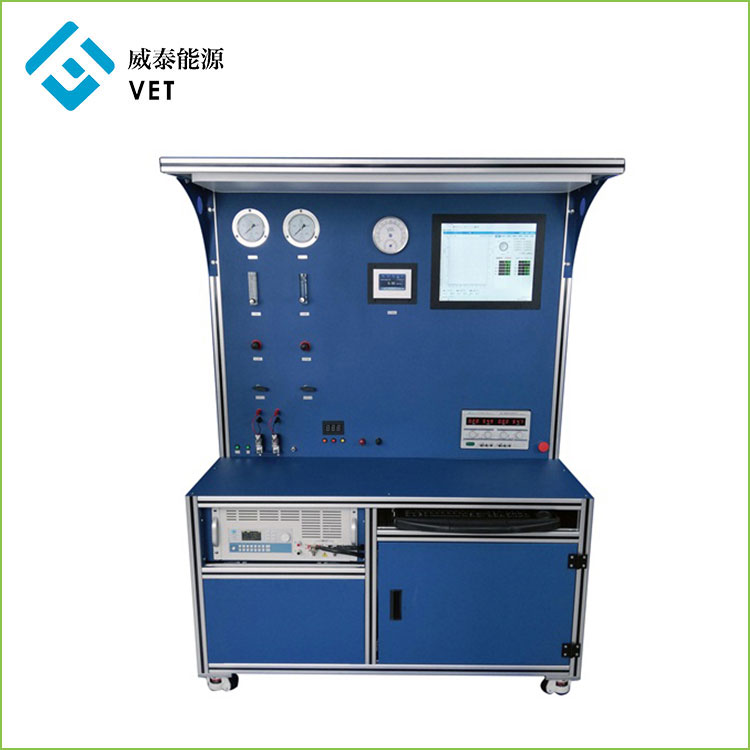

Süsteemi komponentide tutvustus

number	nimi
1	Vesiniku rõhumõõtur
2	Õhurõhumõõtur
3	Hügrotermograaf
4	Vesiniku voolumõõtur
5	Ekraan
6	Esilatern
7	Vesiniku-rootori voolumõõtur
8	Õhk-rootori voolumõõtur
9	Vesiniku rõhu reguleerimise klapp
10	Õhurõhu regulaator
11	Vesiniku lüliti
12	Õhulüliti
13	Valgustuse lüliti
14	Solenoidklapi lüliti
15	Solenoidventiil (vasakul on sisselaskeava, paremal on väljalaskeava)
16	Väljalaskeaja näit (reguleeritav)
17	Reguleeritav alalisvoolu reguleeritav toiteallikas
18	Scram nupp
19	Laadige negatiivne sisend
20	Laadige positiivne sisend
21	Programmeeritav alalisvoolu elektrooniline koormus
22	Hiir
23	Klaviatuur
24	Arvuti host
25	Ratas

Vesinikgaasivarustuse osa on:

1-vesiniku rõhumõõtur: näitab vesiniku rõhku

4-vesiniku voolumõõtur: kasutatakse vesiniku hetkevoolu, kumulatiivse voolu kuvamiseks

7-vesiniku-rootori voolumõõtur: reguleerige vesiniku voolu, suurendage vastupäeva ja vähendage päripäeva, reguleeritav vooluhulgaga 0-10 l/min.

9- Vesiniku rõhu reguleerimisventiil: reguleerige vesiniku rõhku, langetage vastupäeva, suurendage päripäeva, rõhku saab reguleerida 0-0,4 MPa.

11- Vesiniku lüliti: seda kasutatakse vesiniku väljundi avamiseks ja sulgemiseks.

14-Solenoidklapi lüliti: juhtsolenoidventiil on sisse lülitatud.

15-Solenoidklapp: kasutatakse vesiniku intervalli heitgaasi juhtimiseks, vasakul on sisselaskeklapp, paremal on väljalaskeklapp.

16-Väljalaskeaja näit (reguleeritav): reguleerige solenoidventiili avamist ja sulgemist intervalli ajatsüklis, kolm klahvi: režiimi valik, klahv, lahutamise klahv.

Õhuvarustuse osa on:

2-õhurõhumõõtur: kuvab õhurõhu

8-õhurootori voolumõõtur: reguleerige õhuvoolu, suurendage vastupäeva ja vähendage päripäeva, reguleeritav vooluhulgaga 0-10 l/min.

10-Õhurõhu regulaator: reguleerida õhurõhku, langetada vastupäeva, suurem päripäeva, rõhk reguleeritav 0-0,4 MPa.

12-Õhulüliti: avage ja sulgege õhuväljund

Koormusosa on:

5-ekraan

19 ja 20 - laadib sisendpordi

21-DC elektrooniline koormus

24-arvuti host

Elektroonilist koormust saab juhtida paneeli või arvuti otsaga arvuti abil.

Toiteallika osa on:
